一、概述

    綜合布線作為電子信息集成系統的基礎平臺，為用戶網絡業務的運作，提供了充分的條件和優越的環境。

   綜合成績系統為用戶提供高性能的數據和和音通信的傳輸媒質，支持電話、數據、圖文、圖像等多媒體業務。綜合布線采用六類結構化布線系統。根據我行網絡業務的特殊要求，綜合布線系統分為一類核心業務網、二類辦公網（含電話）、互聯網三套網絡綜合布線系統，三套系統從物理上進行隔離，從面板、鋼管、橋架到網絡機柜，均需單獨敷設或安裝。

    某銀行第二營業部營業廳裝修改造綜合布線工程按照綜合布線設計規范及業務需求配置信息點：

1）一層：高柜區、開放式柜臺、后臺作為營業工位，每工位各預留2個一類、3個二類信息點，兩個營業工位預留1個互聯網信息點；連在一起的自助取款機、發卡機、回單柜、填單機等自助終端設備，每兩臺作為一組，其中一臺預留1個一類、1個二類信息點，另一臺1個一類、2個二類信息點；獨立安放的網銀體驗機、叫號機等自助終端設備各預留1個一類、2個二類信息點；大堂經理預留2個一類、3個二類、1個互聯網信息點；LED屏預留1個二類信息點；大廳4個柱子各預留1個一類、2個二類信息點；洽談室預留2組信息點，每組1個一類、2個二類和1個互聯網信息點；鐵路公積金預留1組信息點， 1個一類、2個二類和1個互聯網信息點。

2）二層：高柜區作為營業工位，每工位各預留2個一類、3個二類信息點，兩個營業工位預留1個互聯網信息點；連在一起的自助取款機等自助終端設備，每兩臺作為一組，其中一臺預留1個一類、1個二類信息點，另一臺1個一類、2個二類信息點；獨立安放的叫號機預留1個一類、2個二類信息點；獨立安放的網銀機預留1個一類、2個二類信息點；業務拓展團隊、票據中心每工位預留1組信息點，每組1個一類、2個二類和1個互聯網信息點；理財室、洽談室、小會議室各預留1組信息點，每組1個一類、2個二類和1個互聯網信息點；主席臺預留2組信息點，南、北兩側墻面各預留1組信息點，主席臺其中1組1個一類、2個二類和1個互聯網信息點，其余每組各1個一類和1個二類信息點。

3）一類網、二類網、互聯網信息點面板均單獨安裝。

垂直主干、網絡機柜、路由要求：

 在一層設置1個樓層配線間，1、2層的線纜全部匯聚到1層樓層配線間。

 中心機房設在三層，從中心機房到1層分配線間敷設6根6芯多模光纖（一類網、二類網、互聯網各2根）和2根50對大對數電纜，實現數據和語音傳輸。

 在分配線間內安裝3臺19英寸標準機柜，機柜尺寸為800*700*2000mm,按照一、二類、互聯網在物理上實現徹底隔離的要求，機柜分為一類網機柜、二類網機柜和互聯網機柜。

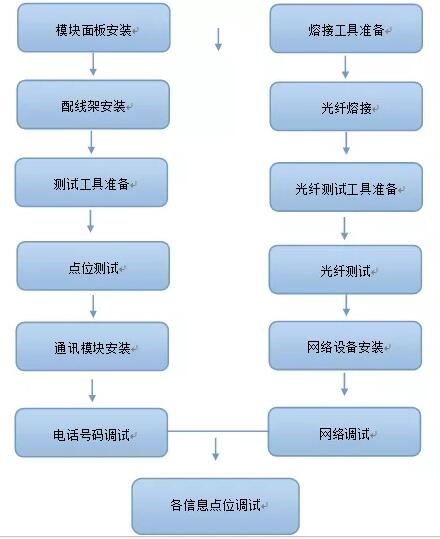

二、調試步驟流程框圖



1、模塊面板的安裝

       根據色譜和標簽安裝好信息點的面板

2、配線架的安裝

       根據不機柜、配線架的排列順序安裝好數據配線架和語音配線架。

3、測試工具準備

       FLUKE4300、對講機準備。

4、點位測試

       用FLUKE4300對信息進行測試。

5、通訊模塊安裝

       根據電信部門的電話號碼進行語音模塊的安裝

6、電話號碼調試

       根據銀行部門提供的電話號碼對弱電間配線架進行號碼配置。

7、熔接工具準備

       古河熔接機準備。

8、光纖熔接

       對中心機房和弱電間的多模光纖進行熔接。

9、光纖測試工具準備

       Grandway光發射儀、Hutong光接收機的準備。

10、光纖測試

       對已熔接好的光纖進行測試。

11、網絡設備安裝

       網絡交換機的安裝。

12、網絡調試

       根據網絡服務器的設置IP號碼的分配進行局域網和互聯網的測試。

13、各信息點位調試

       根據機房所的電話號碼和IP地址對各信息點進行調試。

三、點位測試和光纖測試的具體內容

 某銀行第二營業部營業廳裝修改造綜合布線工程所完成的銅鏈路和光纖鏈路的參數。

具體檢測內容：

1、接線

測試儀能以圖樣顯示接線的狀況，包括：兩端正確的接線位置、到加一端的導通、線間的短路、交錯對、反結、串對以有其他接線錯誤。

2、長度

樓層水平系統的通道（CHANNEL）長度是100米。儀器到少要有測試310米的能力，因為每箱線纜長度是305米。

3、衰減量

測試各連線兩端間信號的損耗，包括：每個連接器的衰減量，構成通道的10米跳線及構成連線的四米設備接線（每根2米）的衰減量，電纜節段的衰減量。

4、近程串攏

以掃描/步長的頻率電壓測量方式進行，在一對線中送一平衡信號，然后在另一對線測量感應的信號。為亦采取向測試，互換對測試及重復測試等方式。

5、傳播延遲

由輸出信號相對于輸入信號的相角測量得之，另外，傳播延遲也強由TDR測量而得。

6、光纖連接測試項目及參數：

測試波長：1300nm或850nm

損耗<3.0dB   (波長850nm/km)

損耗<1.5dB   (波長1300nm/km)

7、測試方法

采用FLUKE4300測試儀測試，端中實現100%測試。

7.1銅纜通道測試

需要測試的的通道性能參數、長度、衰減、NEXT,，近端串音功率和遠端串音，等電平遠端串音和回波損耗等項目。

7.2光纖鏈路測試

具體以測試記錄為準。

光纖的端接對環境要求較高，需要在相對較整潔的環境中進行，在光纖配線架端接完成后立即進行測試。在測試中以850nm和1300nm兩波長外進行測試，測試不能達到標準的，進行記錄，10天內處理完。

光纜成績鏈路的衰減

光纜成績鏈路在規定的傳輸窗口測量的最大光衰減應不超過以下表的規定。

	標稱波長（nm）	最大衰減（dB/km）	最小帶寬（MHz -  km）
50/125µm  室內多模光纖	850	3.0	2000
	1300	1.5	500

8.測試報告：

對于每一個端口的測試，都就能有完整的測試報告的輸出，并完整提交。測試報告的輸出應尊重事實，直接將從測試儀器中輸出的測試結果打印裝訂。

點位測試紀錄

序號	位置區域	信息點位	測試結果	備注
1
2
3
4
5
6
7
8
9
...







光纜測試紀錄

序號	起始位置	終點位置	850（dBm）	1300(dBm)	備注
1
2
3
4
5
...

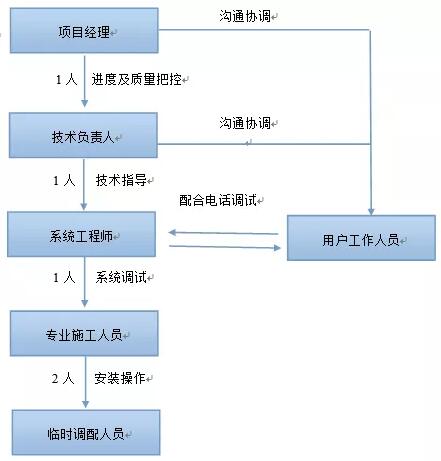

四、調試人員組織



五、調試過程中的安全注意事項及措施

 1、安全注意事項

a.用電安全，確保電源為200V~230V、50HZ的交流電源。

b.保證機柜和設備有良好的接地。

c.設備安裝上架高度時需注意安全，應有足夠人員協同操作。

d.光纖測試時不允許雙眼正對光纖進行探看。

2、防范措施

a.嚴格按照用電安全的注意事項進行施工。

b.嚴格按照防雷接地的注意事項進行施工。

c.設備搬運安裝做到穩拿輕放。

d.配備專業的調試人員和工具進行施工作業。

e.嚴格按照施工圖紙和技術交底、安全文明交底進行施工作業。
